J'ai la structure suivante en voiles-dalle, comment procéder au calcul de la dalle (épaisseur et ferraillage), merci.

bonjour,

bien ardu comme problème!

en absence de linteaux, certaines parties de dalles auraient des portée très grandes et nécessiteraient des épaisseurs importantes. donc s'il y a des linteaux pour reprendre les dalles il faudrait indiquer leur positions.

A+

Quels linteaux dont vous en parlez !?

Monsieur FRIDJALI, je voudrais savoir encore est ce que cette conception (la disposition du voile) est correcte ou non, ou il faut ajouter d'autres voiles; il me semble aussi que cette structure est "trop" irrégulière. Merci beaucoup

bonsoir,

je voulais savoir si les ouvertures entre les voile sont des ouvertures complètes( hauteur d'étage)

A+

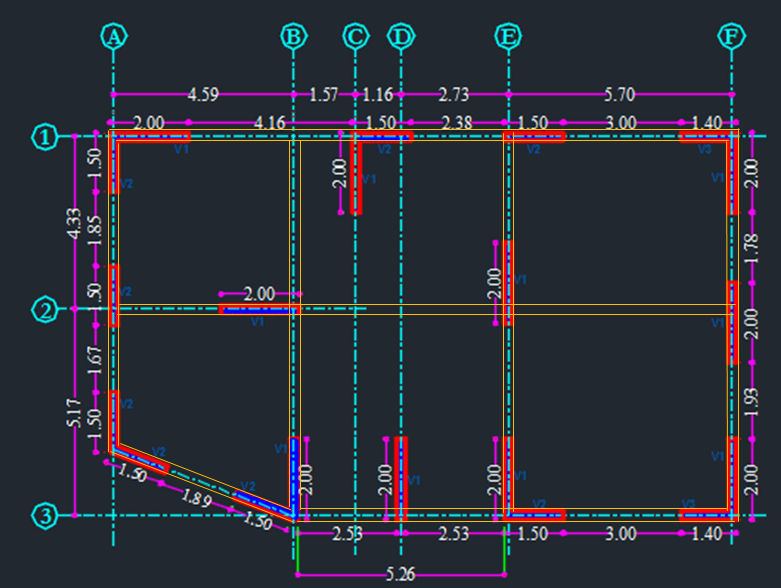

Oui, les voiles qui sont illustrés sur la photo (il y'a des voiles de 2.00m de largeur et autres de 1.50 m de largeur) sont les seuls éléments porteur de la structure, donc les ouvertures sont complètes.

bonsoir,

est ce que tu pourrais envoyer un plan de distribution(architecture)?

A+

Monsieur FRIDJALI, il s'agit d'une structure en (R+4), le maître de l'ouvrage nous a donné seulement les plans du RDC ainsi que du 1er étage, et vu l'urgence et la pression nous lui avons fourni le plan de fondation, et c'est nous qui a fait cette conception de voiles, donc la structure est déjà édifiée !

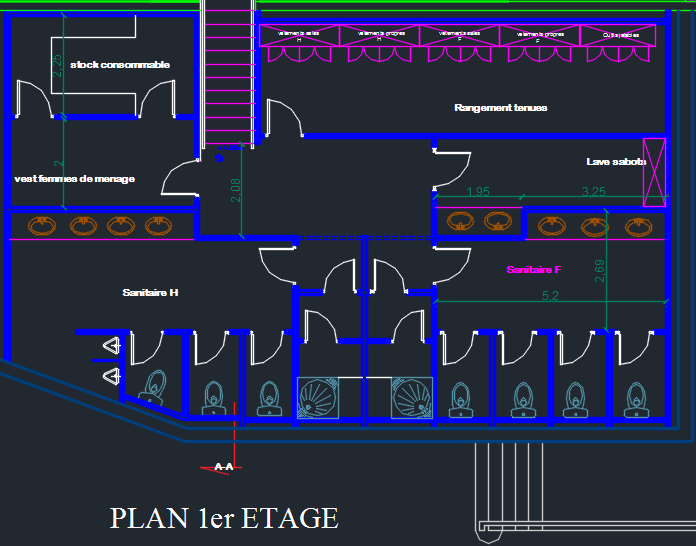

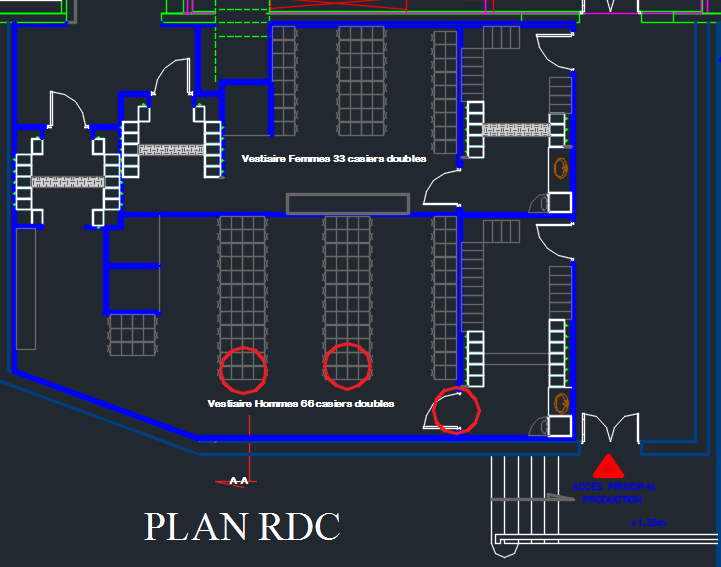

Voici les deux plans (RDC et 1er étage)



Le 31/12/2018 à 10:53, USTHB2013 a dit :

Bonjour mes amis,

J'ai la structure suivante en voiles-dalle, comment procéder au calcul de la dalle (épaisseur et ferraillage), merci.

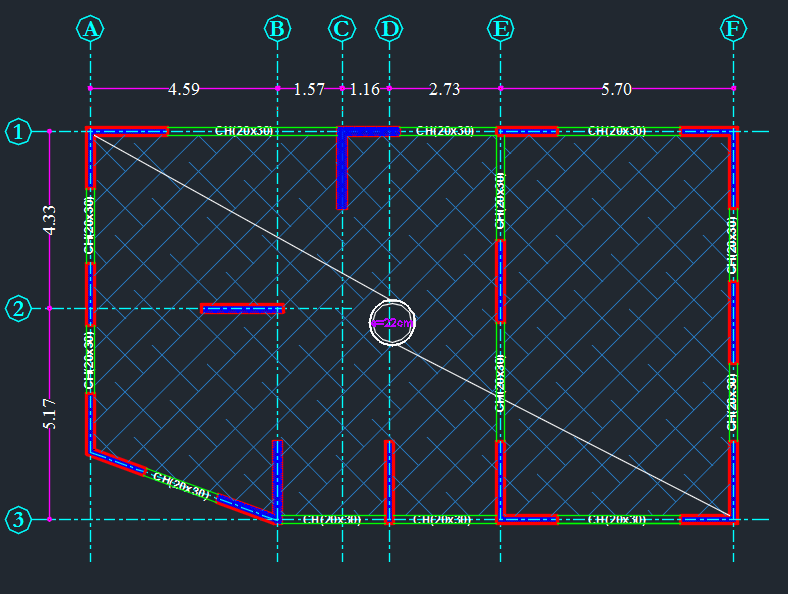

Monsieur BELLAMINE, moi j'ai proposé un chaînage périphérique d'une section (20x30) comme c'est illustré dans la photo, ainsi qu'une épaisseur de dalle égale à 22 cm, est ce que c'est une bonne conception ?
