Bonjour,

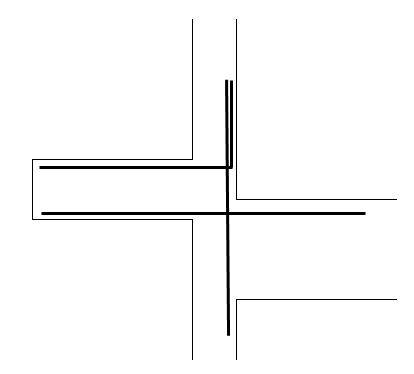

J'ai des interrogations sur l'ancrage d'une poutre en console dans un voile (schéma ci-dessous).

1) Est-ce que la disposition des armatures ancrées dans le voile est correcte ?

2) Comment calculer la longueur d'ancrage des armatures dans le voile ?

3) Est-il utile d’ancrer les armatures également dans la poutre ?

Merci d'avance


Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,



Non mais là il y a un problème, le moment d'encastrement se retourne dans le voile. Il faut vous assurer que la section d'aciers dans la poutre console soit aussi correcte pour la section du voile béton armé. Si la poutre console n'a pas beaucoup d'efforts, ça peut éventuellement fonctionner en calculant bien les aciers. Si il y a beaucoup de charges, c'est délicat. Le mieux serait d'avoir la poutre de droite au même niveau que la poutre console pour équilibrer le moment. Dans tous les cas, il faut descendre les aciers d'encastrements de la console un peu plus bas.

Le problème n'est pas seulement d'ancrer les aciers, mais surtout de voir comment est repris le moment d'encastrement de la console. C'est en répondant à cette question que vous saurez comment mettre les aciers. Si c'est le voile qui reprend les moments, alors vous aurez probablement un chainage vertical assez renforcé

Partager ce message


Lien à poster
Partager sur d’autres sites
Il y a 21 heures, noix de coco a dit :

Bonjour,

J'ai des interrogations sur l'ancrage d'une poutre en console dans un voile (schéma ci-dessous).

1) Est-ce que la disposition des armatures ancrées dans le voile est correcte ?

2) Comment calculer la longueur d'ancrage des armatures dans le voile ?

3) Est-il utile d’ancrer les armatures également dans la poutre ?

Merci d'avance


Bonjour

Quelque soit la disposition du ferraillage de la poutre console que vous concevez cette dernière ne pourra jamais être considérée comme encastrée parfaitement au voile !!!!

Un encastrement parfait est une continuité de la poutre console au delà du voile. Pour réaliser cet encastrement parfait il faut que la fibre supérieure de la poutre de droit soit alignée avec celle de la poutre console. Ou, alors si vous voulez conserver cette conception (déconseillée) il faut considérer la poutre console encastrée élastiquement dans le voile.

Cdt

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour A mon avis, comme il ya pas continuité directe de la poutre alors il est preferable de creer dans la zone de jonction Voile-Consol,une poutre de chainage  ainsi l'encastrement se fera avec ce chainage incorporé dans le voile et de preference la hauteur de ce chainage arrive jusque qu'à meme une partie de ta poutre grande (sur la photo)

Partager ce message


Lien à poster
Partager sur d’autres sites

bonjour,

le schéma attaché à votre post ne semble pas à l’échelle. quelle est la hauteur de la poutre si la console fait 60 cm de haut? quelle est la dénivelé entre la face supérieure de la poutre et celle de la console? les deux pi-ces sont elles alignées. quelle est la largeur de la poutre?

A+
