Calcul De La Charge Routière Al Pour Un Dalot 3*4

Recommended Posts

Bjr.

Je suis sur une note de calcul hydraulique d'un dalot 3*4 ayant les caractéristiques suivante:

 épaisseur des voiles : e = 0.40 m
épaisseur de la dalle : e’ = 0.50 m
hauteur intérieure du dalot : h = 4.0 m
largeur intérieure du dalot : l = 3.0 m

Angle de frottement interne du remblai : phi = 30,00 °
Angle de diffusion des charges : Ø = 35,00 °

chaussée à 2voies de 3.5m chacune

Le calcul de la charge Q à considérer pour la charge Al donne: 0.39t/m2 selon la note de calcul pourtant moi je trouve 2.57t/m2.

J'ai besoin d'aide pour ce calcul de la charge Al à considérer sur le dalot. C'est très urgent

Merci d'avance.




Partager ce message


Lien à poster
Partager sur d’autres sites

Découvrez RFEM !

Le logiciel de calcul de structure multi-matériaux (acier, béton, bois, verre, etc...).

Dlubal

RFEM permet le calcul et le dimensionnement de tous types de structures selon les Eurocodes. Idéal pour le travail selon la méthode BIM, il est compatible avec les dernières versions de Tekla, Revit, AutoCAD et avec les formats d’échange les plus courants (IFC, STP, IGES, SAT, STEP, ...).

Plus de 45 000 utilisateurs dans 80 pays dans le monde font confiance aux logiciels Dlubal.

Profitez dès à présent de la version d’essai de 90 jours gratuite pour le tester : https://goo.gl/v40pVp


A(l)= 230 + 36000/(L+12)  avec A(l) exprimé en kg/m² et portée L en mètre

Pour une ouverture de 3 m et des piédroits de 40cm, la portée L vaut 3m40

A(l)=2 567,66 kg/m² <> 2,57 t/m2   - Même valeur que tu trouves.  Le 0.39 t/m² doit provenir d'une autre note de calcul mais plutôt d'une erreur de saisie

Pour un pont de 200m de long, A(l) vaut 0,4t/m2. Cette longueur de 200m est la longueur maximale pour l'application de la formule.

La charge répartie pour calculer la flexion longitudinale vaut ainsi A(l) x 7m de chaussée = 17,97364 t/m

Le moment de flexion en milieu de travée pour la charge A(l) vaut QL²/8 = 25,972 t.m

Partager ce message


Lien à poster
Partager sur d’autres sites

Slt Sir Philkakou.

Étant donné qu'on a une hauteur de remblai de 10m, est ce que c'est cette valeur de Al =2,57t/m2 qui sera pris en compte lors de l'application des charges sur Robot???

Je me dis qu'il y aura réduction de cette valeur de Al vu la hauteur du remblai mais je ne sais pas comment évaluer cette nouvelle.

Imaginons qu'on a les dimensions de Dalot pour une hauteur de remblai de 2m, Al sera toujours égal à 2,57t/m2 pourtant le dalot de 2m de remblai devrait recevoir une quantité plus importante de la charge Al.

j'ai besoin d'aide. C'est très urgent.

Partager ce message


Lien à poster
Partager sur d’autres sites

Rebonjour

Vous pouvez éventuellement faire le calcul sous Robot de la dalle supérieure sous les 3 cas de chargement. Les résultats obtenus des efforts transmises au pieds droits vous permettent de les dimensionnées...



Partager ce message


Lien à poster
Partager sur d’autres sites

Le schéma est parfait.

La surcharge A(l) calculée à 2,57t/m2 concerne une surface chargée de la route de 23,8 m² soit 3m40 x 7m de chaussée, à l'aplomb du dalot.

Les charges se diffusent selon tes dires, avec un angle de 35°. A 10m de profondeur au droit de la traverse supérieure du dalot, la zone d'impact n'est plus de 23,8 m² mais déborde de chaque coté de Htan35° soit 7m. Tes informations ne permettent pas de connaitre la longueur de ton dalot.

On considère néanmoins qu'il fasse au moins la largeur de chaussée plus la zone latérale de diffusion à moins de disposer de mur tympans.

L'impact de A(l) concerne une zone selon l'axe de la route de 3m40+2x7m par 7m chaussée + 2x7m transversalement soit 17,4x21 = 365,4 m²

Ta chaussée est chargée à 61,166 t (2,57t/m² x 23,8 m²)  A 10m de profondeur, cette charge se répartit sur 365,4m² soit 0,1674 t/m²

Je n'obtiens pas les 0,39 t/m². En faisant un calcul inverse : 0,39t/m² = 61,166t / (17,4m x Long) => longueur du dalot limitée à 9m0135 => présence de  tympans

Pour le calcul de la traverse, un calcul automatique type robot ou autre reste préférable car manuellement, c'est la galère car il faut prendre les effets de la poussée des terres et de la circulation sur la zone d'encastrement des piédroits et de la traverse et la hauteur d'eau qui fluctue à l'intérieur...

Les combinaisons sont importantes et en plus il faut traiter l'ELS et l'ELU.



Modifié par philkakou

Partager ce message


Lien à poster
Partager sur d’autres sites
Il y a 4 heures, BELLAMINE a dit :

Bonjour

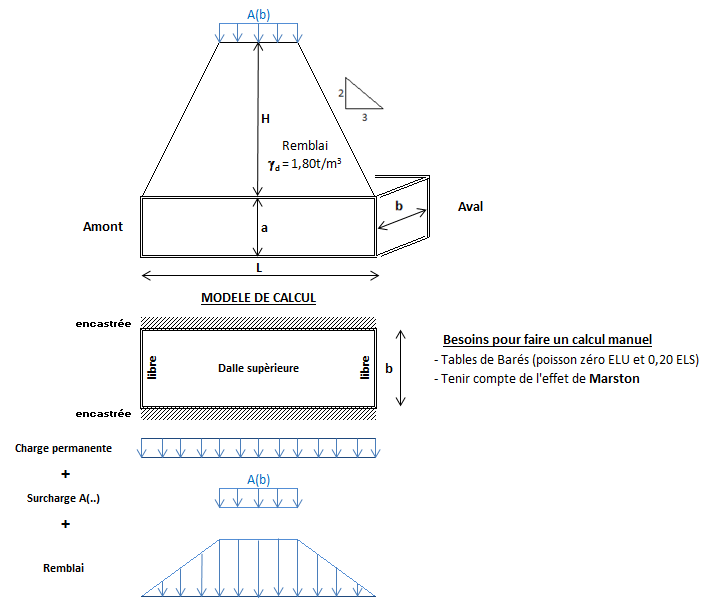

Modèle de calcul pour ton Dalot


Bon courage

Bsr Sir Bellamine..

C'est compris.

Merci pour votre illustre aide..

Modifié par keudj2017

Partager ce message


Lien à poster
Partager sur d’autres sites
Il y a 2 heures, philkakou a dit :

Le schéma est parfait.

La surcharge A(l) calculée à 2,57t/m2 concerne une surface chargée de la route de 23,8 m² soit 3m40 x 7m de chaussée, à l'aplomb du dalot.

Les charges se diffusent selon tes dires, avec un angle de 35°. A 10m de profondeur au droit de la traverse supérieure du dalot, la zone d'impact n'est plus de 23,8 m² mais déborde de chaque coté de Htan35° soit 7m. Tes informations ne permettent pas de connaitre la longueur de ton dalot.

On considère néanmoins qu'il fasse au moins la largeur de chaussée plus la zone latérale de diffusion à moins de disposer de mur tympans.

L'impact de A(l) concerne une zone selon l'axe de la route de 3m40+2x7m par 7m chaussée + 2x7m transversalement soit 17,4x21 = 365,4 m²

Ta chaussée est chargée à 61,166 t (2,57t/m² x 23,8 m²)  A 10m de profondeur, cette charge se répartit sur 365,4m² soit 0,1674 t/m²

Je n'obtiens pas les 0,39 t/m². En faisant un calcul inverse : 0,39t/m² = 61,166t / (17,4m x Long) => longueur du dalot limitée à 9m0135 => présence de  tympans

Pour le calcul de la traverse, un calcul automatique type robot ou autre reste préférable car manuellement, c'est la galère car il faut prendre les effets de la poussée des terres et de la circulation sur la zone d'encastrement des piédroits et de la traverse et la hauteur d'eau qui fluctue à l'intérieur...

Les combinaisons sont importantes et en plus il faut traiter l'ELS et l'ELU.



C'est très clair et net.

Merci Sir Philkakou. Grace à cette démonstration, je viens de comprendre mathématiquement l'influence de la hauteur de remblai sur la charge Al. Physiquement c'était prévisible mais la démonstration m'a échappé.

Merci une fois de plus..

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci d'avoir pris connaissance de mon sujet. J'aimerais vraiment que nous continuons pour le cas de la charge Bc.

La surface d'impact S=Lxl où L est longueur mesurée longitudinalement et l la largeur mesuré transversalement.

J'aimerais savoir comment évaluer L et l car voici les formules que me donnent quatres notes de calcul différentes et je ne peux justifier la vrai formule.

1-Notes de calcul 1:

 impact sens longitudinal : L = 1,5+2hrxtg(phi) où phi est l'angle de diffusion des charges 35° dans notre cas
impact sens transversal :  l =4,5+2hrxtg(phi)


2-Notes de calcul 2:

  Longueur du rectangle d'impact: L=2*Hr+0,25

 Largeur du rectangle d'impact: l=2*Hr+0,20

3-Notes de calcul 3:

 impact sens longitudinal: L=1,75+2hrxtg(phi)+hdalle

impact sens transversal : Si 0,75+2hrxtg(phi)+hdalle > 3,40 prendre 3,40 si non prendre 0,75+2hrxtg(phi)+hdalle   (3,40m est la largeur du dalot (3+0,40))

4-Notes de calcul 3:

 impact sens longitudinal: - 1er cas: si hr<3,05m; L=y3 si 3,40m<=y3 (Charge Statique);

                                                                                           L=y3 si y3<3,40m<=y2+y3 (Charge roulante)

                                                                                               L=y1 et y3 si 3,40>y2+y3 (Charge roulante)

       Avec y1=0,20+2hrxtg(phi); y2=4,275-2hrxtg(phi); y3=1,75+2hrxtg(phi); 3.05m=(4.275/2)/tg(phi)

                                                    - 2è cas: si hr>=3,05m;   L=y4=6,225+2hrxtg(phi)



impact sens transversal :  - 1er cas: si hr< 1,29m l=x1=  0,75+2hrxtg(phi)

                                                     - 2è cas: si hr>= 1,29m l=x2=  4,75+2hrxtg(phi)



J'ai besoin des éclaircissement svp...
